‌고속 milling을 위한 고에너지 작동, 샘플 광택을 위한 저에너지 작동

  • 독립적으로 조절할 수 있는 TrueFocus 이온 소스 2개
  • 이온 소스는 광범위한 작동 에너지(100 eV ~ 10kV)에 걸쳐 작은 빔 직경을 유지합니다.
  • 사용자 친화적인 밀링 파라미터 설정을 위한 10인치 터치 스크린
  • 단면 검토 측점을 사용하여 원래 단면 검토 샘플 생성(옵션)
  • 조정 가능한 밀링 각도 범위 0 ~ +10°
  • 밀링 중 상황 보기 및 이미지 캡처
  • 시간 또는 온도로 자동 종료
  • 액체 질소 냉각 샘플 단계(옵션)

Advanced specimen preparation

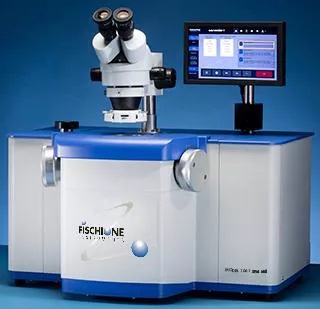

많은 고급 재료에 있어 SEM의 분석은 재료 구조와 특성을 신속하게 연구하기 위한 이상적인 기법입니다. Fischione Instruments의 모델 1061 SEM Mill은 SEM 이미징 및 분석에 필요한 샘플 표면 특성을 만드는 데 탁월한 도구입니다

Accepts large sample sizes
The SEM Mill accepts the following sample sizes:
Cross section*
Maximum: 0.39 x 0.39 x 0.157 in. (10 x 10 x 4.0 mm)
Minimum: 0.12 x 0.12 x 0.028 in. (3 x 3 x 0.7 mm)

Planar
1.25 in. diameter x 1 in. height (32 x 25 mm)
 Automatic sample thickness sensing maximizes throughput, while magnetic encoding provides absolute positioning accuracy.


Cross-section station (optional)
Fischione Instruments의Cross-section station은 SEM Mill에서 이온 밀링에 사용할 수 있는 청정 단면 표본을 만드는 도구입니다.

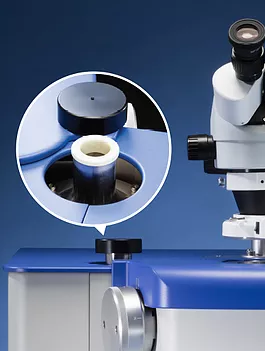

Quick sample transfer
SEM Mill은 빠른 샘플 교환을 위해 진공 하중 잠금 장치를 갖추고 있습니다. 하중 잠금 장치는 인체공학적으로 설계되었으며, 하중 잠금 커버를 들어 올려 샘플 홀더를 스테이지에 장착하기만 하면 됩니다.
 커버 교체 및 로드 잠금 해제는 몇 초 내에 이루어집니다. 진공은 이온 milling 중에 로드 록 커버를 제자리에 고정시킵니다. 그런 다음 전자 제어식 엘리베이터가 샘플을 milling 위치로 이동합니다.
 milling 공정이 끝나면 샘플 홀더는 하중 잠금으로 되돌아가지만 사용자가 환기할 때까지 진공 상태를 유지합니다. 환기에는 몇 초밖에 걸리지 않습니다.


Vacuum or inert gas transfer capsule (optional)
An optional vacuum capsule을 사용하면 진공 상태에서 또는 비활성 가스에서 샘플을 SEM으로 옮길 수 있습니다.


Chamber
SEM Mill의 Vacuum chamber는 작동 중 연속 진공 상태를 유지합니다. 하중 잠금 장치는 샘플 교환 중에 높은chamber의 진공 상태를 주변으로부터 격리하여 최적의 진공 상태를 보장합니다.


Precise angle adjustment
원하는 milling 각도를 제공하기 위해 이온 소스가 기울어져 있습니다. 연속 조정 가능한 이온 소스 기울기 각도는 0° ~ +10°입니다. 이온 소스 각도는 왼쪽 및 오른쪽 이온 소스 컨트롤을 사용하여 조정합니다.
 TrueFocus 이온 소스를 하나 또는 둘 다 사용하도록 선택할 수 있습니다. 두 이온 소스를 모두 사용하는 경우 빔 각도를 독립적으로 조정할 수 있습니다.
 두 이온 빔이 샘플의 표면 중 하나로 향하면 milling 속도가 두 배가 됩니다.


this capability is useful for applications such as planar polishing of samples.
Automated milling angle adjustment (optional)
터치 스크린을 사용한 자동 milling 각도 조정은 SEM Mill에 사용할 수 있는 옵션입니다. 이 기능을 추가하면 milling 프로세스 전체에 걸쳐 milling 각도의 자동 조정이 포함된 multi-step milling sequence를 만들 수 있습니다.


Programmable specimen motion

샘플 회전은 가변 회전 속도 및 샘플 흔들림 기능과 함께 360°입니다. 계측기는 자동으로 샘플 두께를 감지하고 밀링 평면을 설정하여 처리량을 극대화합니다. A magnetic encoder는 절대 위치 고정 정확도를 제공합니다.

‌Integrated stage cooling (optional)
낮은 이온 빔 에너지를 사용하여 낮은 각도에서 milling하면 샘플 가열이 줄어들지만 온도에 민감한 샘플은 추가적인 냉각이 필요할 수 있습니다. 샘플 단계의 액체 질소 냉각은 열에 의한 artifacts를 제거하는 데 매우 효과적입니다. SEM Mill은 -170 °C 이상의 온도를 달성할 수 있습니다.

SEM Mill의 액체 질소 시스템은 enclosure 내에 완전히 통합되어 있고 서로 연결되어 있는 dewar를 특징으로 합니다. The dewar은 접근하기 쉽도록 작업자 근처에 위치합니다. Two dewar이 제공됩니다. 즉, 이온 milling 중 냉각 시간이 3~5시간 필요한 applications 의 표준 난로 또는 극저온 조건에서 18시간 이상의 작동이 필요한 애플리케이션의 경우 연장된 dewar 옵션이 제공됩니다. 터치 스크린에 온도가 계속 표시됩니다.

Programmable temperature
SEM Mill은 주변 온도와 극저온 사이에서 특정 온도를 프로그래밍하고 유지하는 기능을 제공합니다.
극저온 온도에서 milling할 경우, 샘플 동상 및 오염을 방지하기 위해 환기하기 전에 단계 온도가 주변으로 자동으로 증가합니다.
열 안전장치는 전장에서 액체 질소가 고갈되면 이온 공급원이 비활성화되는 특정 단계 온도 임계값으로 프로그래밍할 수 있습니다.


Automatic termination
이온 milling 프로세스는 경과된 시간 또는 온도에 의해 자동으로 종료될 수 있습니다.


Time
timer는 미리 결정된 시간 동안 milling 작업을 지속한 다음 시간이 경과하면 이온 소스로의 에너지를 끕니다. 샘플은 하중 잠금 장치가 환기될 때까지 진공 상태를 유지합니다.


Temperature
샘플 냉각 시스템과 관련된 열 보호는 샘플 단계가 사전 설정된 온도에 도달하면 프로세스를 중지합니다.


In situ specimen viewing
optional stereo or the high-magnification microscope.을 사용할 경우 이온 milling 프로세스를 밀링 위치에서 모니터링할 수 있습니다.
보기 창은 셔터에 의해 보호되며, 샘플 관찰을 방해할 수 있는  buildup of sputtered material이 쌓이는 것을 방지합니다.


Stereo microscope (optional)
스테레오 현미경(7~45X)은 샘플 보기를 향상시킵니다. 현미경의 긴 작동 거리는 샘플을 milling하는 동안 situ에서 관찰하도록 합니다.


High magnification microscope (optional)
SEM Mill은 CCD 카메라 및 비디오 모니터에 연결된 1,960 X 고해상도 현미경으로 구성하여 밀링 중 샘플을 보고 영상을 캡처할 수 있습니다. 이 시스템은 현장 고유 샘플을 준비하는 데 이상적입니다.


Specimen illumination
Both the high-magnification and stereo microscopes have light sources that provide top-down, user adjustable, reflected sample illumination.

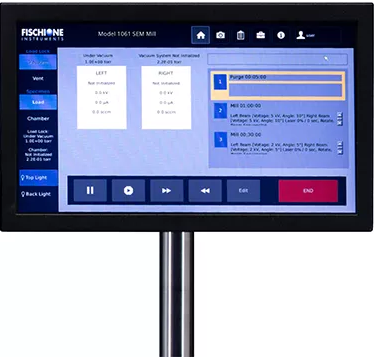

Touch screen control
Milling parameters는 10인치 터치 스크린을 통해 입력되며, 이 터치 스크린을 통해 원하는 높이와 시야각에 물리적으로 위치할 수 있습니다. 터치 스크린에서 이온 빔 에너지, milling 각도, 샘플 움직임, 샘플 위치 및 프로세스 종료와 같은 다양한 계측기 parameters를 제어할 수 있습니다.

자동화된 무인 작업을 위해 일련의 milling 시퀀스를 프로그래밍할 수 있습니다. 일반적인 접근방식은 빠른 milling으로 시작하여 더 많은 양의 샘플 재료를 제거한 다음, 샘플 Thins(샘플 Thins)처럼 샘플을 광택이 나게 하는 milling 비율을 낮추는 것입니다. 이러한 milling 시퀀스는 나중에 사용하기 위해 쉽게 저장 및 호출할 수 있습니다.

milling 작업 중 밀링 시퀀스 진행률과 계측기 상태가 터치 스크린에 실시간으로 표시됩니다.

고급 기능에는 샘플 데이터, 유지 관리 및 로그 파일 및 이미지 스토리지를 관리하는 도구와 원격 액세스 기능이 포함되어 있어, SEM Mill이 시설 인트라넷과 네트워크로 연결된 경우 원격 컴퓨터를 통해 밀링 작업을 감독할 수 있습니다.

기기 구성, 관리 및 진단 도구, 유지보수 및 로그 파일에 대한 액세스는 다양한 사용자 레벨에 부여된 권한을 통해 제어되며 로그인 자격 증명이 필요합니다.

Stack light system status indicator (optional)
옵션 스택 표시등을 사용하면 공간 전체에서 시스템 상태를 볼 수 있습니다.


Automatic gas control
두 개의 질량 흐름 제어기는 이온 선원에 대한 공정 가스의 독립적이고 자동적인 제어를 제공합니다. 가스 제어 알고리즘은 다양한 이온 소스 milling 매개 변수에서 안정적인 이온 빔을 생성합니다. 공정가스는 ultra-high purity(99.999%) argon이 매우 높습니다.


Fully integrated dry vacuum system

통합 진공 시스템에는multi-stage diaphragm pump에 의해 지지되는 turbomolecular drag pump 가 포함됩니다. This oil-free system은 샘플 처리를 위한 깨끗한 환경을 보장합니다.
TrueFocus 이온 소스의 가스 요건은 작기 때문에 70Lps turbomolecular drag pump는 약 5 x 10-4 mbar의 운영 체제 진공 상태를 생성합니다. 진공 레벨은 냉간 음극, full-range gauge로 측정되며 터치 스크린에 계속 표시됩니다.


Minimal maintenance
이온화 효율 때문에 TrueFocus 이온 소스의 유지관리는 최소화되며 구성요소의 수명은 매우 깁니다.Material sputtered from the ion source is negligible, 샘플 오염과 구성 요소 유지보수를 모두 최소화할 수 있습니다. Automated shuttering는 보기 창에 buildup of sputtered material이 쌓이는 것을 방지합니다. routine cleaning을 위해 모든 시스템 구성 요소에 쉽게 액세스할 수 있습니다.


Remote diagnostics
Fischion Instruments는 계측기 가동 시간을 극대화하기 위해 최선을 다하고 있습니다. 이를 위해 SEM Mill에는 원격 진단 기능이 내장되어 있습니다. 인터넷에 연결하면 Fischione Global Service에서 SEM Mill에 원격으로 액세스하여 신속한 문제 해결 및 진단 지원을 받을 수 있습니다.
